ノズル/研削・研磨・精密微細加工
試作・開発
小ロットから承ります
研磨
面粗さ向上により
高機能化します
内径研磨も可能です
内径精度±1μm~
![](https://www.takashima.co.jp/wp-content/uploads/2021/01/TUNG_02-e1632318915708.jpg)
研削
超硬・脆性材・SUSなどの
様々な材質の
高精度研削を実現します
![](https://www.takashima.co.jp/wp-content/uploads/2021/01/CIMG3135トリミング-scaled-e1632406252202-980x735.jpg)
小径
微細穴・極小径品の
精密加工が可能です
φ10μm~
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/内径-e1632319620594.jpg)
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/20210915_青帯-1200x38.jpg)
自社開発の専用機により
様々な材質の微細高精度の
旋削・研削・研磨が可能です。
セラミックス・超硬・難削材の
特殊ノズル・ニードル製作の実績が
多数ございます。
独自の「セラミックス等と金属の接合技術」により微細穴径ノズルの製品化が可能です。
ご要望の形状や用途に合わせた製品を小ロットからご提案をさせていただきます。
◆取り扱い製品/加工技術/材質など
小径・極小穴・微細穴ノズル・ニードル、小ロット、試作対応
高精度精密ピン、超硬ピン、ジルコニアピン、窒化珪素ピン、タングステンピン
セラミック加工、セラミック研削、セラミック研磨、特殊ワイヤー、ワイヤーカット、ディスペンサ用ツール、各種パイプ加工、パイプ曲げ、パイプ研磨
半導体製造用特殊ツール、各種切断加工、超硬キャピラリ、高精度微細部品
ファインツール、各種金属加工物、金属加工、金属研削、金属研磨
テーパ加工・研削・研磨、フラット加工・研削・研磨、内面R加工・外径R加工・研削・研磨、精密溝加工、スリット加工
内径研磨、内面研磨、C面研磨、圧入、接着、カシメ、ろう付け、半田付け、表面研磨、裏面研磨
材質:SUS、タングステン、チタン、難削材など金属全般、超硬、ジルコニア、アルミナ、タングステン、ルビー、サファイアなど
目次
- 各種ノズル製品
- 超硬微細加工/微細穴加工
- 撥水処理
- 検査
- 設備/加工技術
- 加工実績/写真等ギャラリー(ノズル加工技術応用)
- お問い合わせ
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/20210915_青帯-1200x38.jpg)
各種ノズル製品
セラミックなどの脆性材や超硬やSUS・難削材等の特殊ノズルを制作しております。
独自のアッセンブルにより様々な仕様に適用可能
特殊仕様:先端部微小R、内径研磨仕上げ、研磨仕様、撥水仕様、極小穴径、精密研磨
独自の研磨技術により面粗度向上と高精度化を実現します
材質:ルビー・サファイア・超硬・難削材・タングステンなど
詳しくは弊社にお問い合わせください
迅速・丁寧な対応で最適なご提案をお約束します
![ルビーノズル](https://www.takashima.co.jp/wp-content/uploads/2021/09/ルビーノズル無題.jpg)
![金属ノズル](https://www.takashima.co.jp/wp-content/uploads/2021/09/無題.jpg)
![高精度微細精密研磨、超硬](https://www.takashima.co.jp/wp-content/uploads/2021/01/TUNG_02-e1632318915708.jpg)
面粗度向上・高精度仕上げ
![高精度微細精密研磨、ルビー](https://www.takashima.co.jp/wp-content/uploads/2021/01/RUBY_02-e1632316029867.jpg)
面粗度向上・高精度仕上げ
![](https://www.takashima.co.jp/wp-content/uploads/2021/01/PINK_02-e1632319541432.jpg)
面粗度向上・高精度仕上げ
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/内径-e1632319620594.jpg)
微細加工・研削・研磨
内径研磨仕上げ
![高精度微細精穴製品](https://www.takashima.co.jp/wp-content/uploads/2021/09/内面追加工-e1632319394933.jpg)
研削・研磨仕上げ
特殊仕様
先端部微小R/内外径仕上げ
研磨仕様・撥水仕様
![](https://www.takashima.co.jp/wp-content/uploads/2021/01/CIMG3155トリミング-1005x1200.jpg)

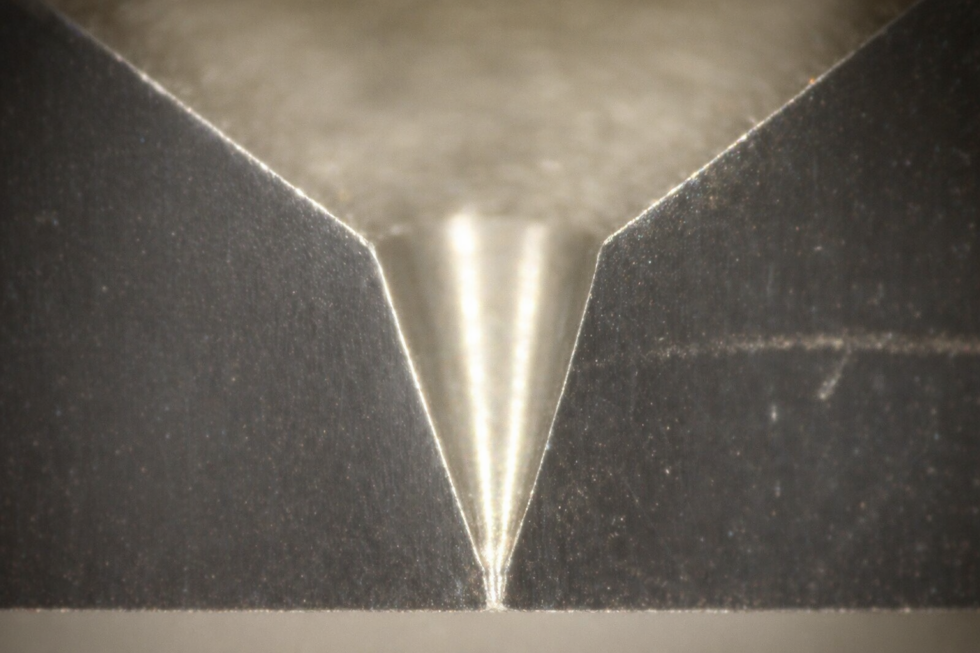

内径・テーパ加工
内径40μmから滑らかに30°テーパに繋がります
![](https://www.takashima.co.jp/wp-content/uploads/2020/06/bc_nozzle_bisaiana-2-e1632319794366.jpg)
内面研磨仕上げ
高精度表面研磨・端面研磨仕上げ
内径10μm/外径35μm
特殊仕様:内径公差±1μm/外径公差±3μm
![](https://www.takashima.co.jp/wp-content/uploads/2021/11/technology-2old.jpg)
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/穴径表.jpg)
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/20210915_青帯-1200x38.jpg)
撥水処理
![](https://www.takashima.co.jp/wp-content/uploads/2021/02/撥水後1-4切り取り)-rotated-e1632319146710.jpg)
撥水処理
膜厚1μm以下の処理で微細・高精度を維持し機能を高めます
※各種コート、PTFEメッキ、イオンプレーティング等
撥水処理により水・油等の付着や這い上がりを抑制します。
サブミクロンオーダーの薄膜から対応します。
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/20210915_青帯-1200x38.jpg)

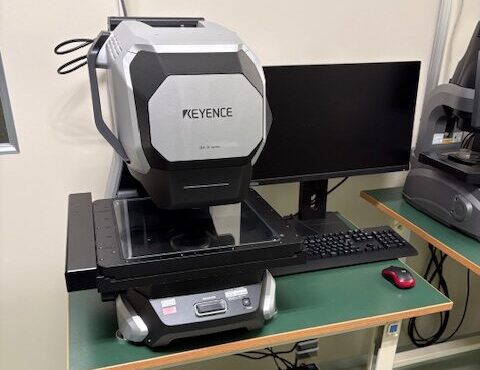

検査
![](https://www.takashima.co.jp/wp-content/uploads/2020/07/bc_inspection_sokutei-2A.jpg)
検査
高精度な検査はもちろん、自動かつ高速な検査を可能としています。
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/IMG_0039-1200x900.jpg)
![](https://www.takashima.co.jp/wp-content/uploads/2020/07/bc_inspection_sokutei-5A.jpg)
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/20210915_青帯-1200x38.jpg)
設備/加工技術
![](https://www.takashima.co.jp/wp-content/uploads/2020/07/bc_minute_kensaku-7B.jpg)
自社製設備
加工技術
製品形状やご依頼内容に応じた社内独自の専用機を多数保有
![](https://www.takashima.co.jp/wp-content/uploads/2020/07/technology_bc-kensaku-1C.jpg)
独自仕様のNC加工機や自社開発の研削機を所有しています
![高島産業株式会社](https://www.takashima.co.jp/wp-content/uploads/2022/02/名称未設定-1.jpg)
テーパ部など様々な角度の研磨を行えます
![](https://www.takashima.co.jp/wp-content/uploads/2020/07/bc_minute_kensaku-6B.jpg)
穴面・R加工などの研磨を行えます
![](https://www.takashima.co.jp/wp-content/uploads/2020/07/bc_minute_kensaku-1B.jpg)
細穴加工などが行えます
![](https://www.takashima.co.jp/wp-content/uploads/2020/07/bc_minute_kensaku-5B.jpg)
穴面・R加工などの微細研磨を行えます
![](https://www.takashima.co.jp/wp-content/uploads/2021/09/20210915_青帯-1200x38.jpg)
加工実績/写真等ギャラリー(ノズル加工技術応用)
![セラミックスR加工品 R0.3±0.03](https://www.takashima.co.jp/wp-content/uploads/2022/07/セラミックスR加工品-R0.3±0.03.jpg)
![セラミックス先端12°テーパー 内径φ0.03 外径φ0.06](https://www.takashima.co.jp/wp-content/uploads/2022/07/セラミックス先端12°テーパー-内径φ0.03-外径φ0.06.jpg)
内径φ0.03 外径φ0.06
![超硬テーパー加工 内径0.05±0.005×外径0.1±0.005](https://www.takashima.co.jp/wp-content/uploads/2022/07/超硬テーパー加工-内径0.05±0.005×外径0.1±0.005.jpg)
内径0.05±0.005×外径0.1±0.005
![セラミックス・超硬・SUSφ0.05細穴部テーパー加工](https://www.takashima.co.jp/wp-content/uploads/2022/07/セラミックス・超硬・SUSφ0.05細穴部テーパー加工.jpg)
φ0.05細穴部テーパー加工
![超硬テーパー加工](https://www.takashima.co.jp/wp-content/uploads/2022/07/超硬テーパー加工.jpg)
超硬テーパー加工
![超硬深穴加工 アスペクト比 10~15倍](https://www.takashima.co.jp/wp-content/uploads/2022/07/超硬深穴加工-アスペクト比-10~15倍.jpg)
アスペクト比 10~15倍
![セラミックス先端R2.0±0.05](https://www.takashima.co.jp/wp-content/uploads/2022/07/セラミックス先端R2.0±0.05.jpg)
![SUSパイプ接合パイプ内径φ0.15](https://www.takashima.co.jp/wp-content/uploads/2022/07/SUSパイプ接合パイプ内径φ0.15.jpg)
パイプ内径φ0.15

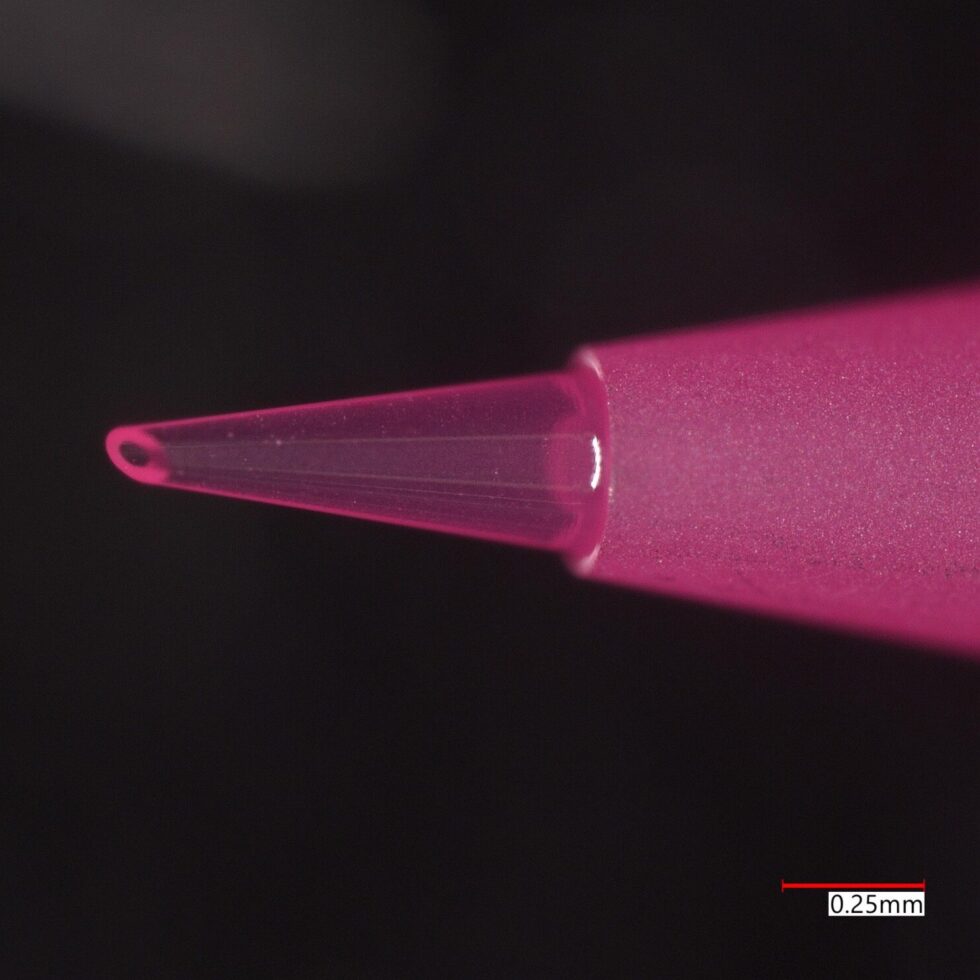

![](https://www.takashima.co.jp/wp-content/uploads/2024/03/BN-1200x900.jpg)
+端面斜めカット研磨仕上げ
穴径φ0.08
![](https://www.takashima.co.jp/wp-content/uploads/2023/12/先端十字写真1.jpg)
![SUS先端加工内径φ0.05±0.005](https://www.takashima.co.jp/wp-content/uploads/2022/07/SUS先端加工内径φ0.05±0.005.jpg)
内径φ0.05±0.005
![セラミックス微細加工品内径φ0.05~](https://www.takashima.co.jp/wp-content/uploads/2022/07/セラミックス微細加工品内径φ0.05~.jpg)
内径φ0.05~
![](https://www.takashima.co.jp/wp-content/uploads/2021/01/CIMG3135トリミング-scaled-e1632406252202-1200x900.jpg)
ルビー・サファイアなど
ラップ・ポリッシュ仕様
![SUSパイプ接合(複数)先端テーパー加工可能](https://www.takashima.co.jp/wp-content/uploads/2022/07/SUSパイプ接合(複数)先端テーパー加工可能.jpg)
先端テーパー加工可能
![SUS先端テーパー](https://www.takashima.co.jp/wp-content/uploads/2022/07/SUS先端テーパー.jpg)
![](https://www.takashima.co.jp/wp-content/uploads/2023/12/光キズ-nanamex2.0k-1200x893.jpg)
30~120° 幅5μm~
![](https://www.takashima.co.jp/wp-content/uploads/2023/12/5047x100.jpg)
![](https://www.takashima.co.jp/wp-content/uploads/2023/12/2 横 ×1000.jpg)
R0.005~R0.2
![](https://www.takashima.co.jp/wp-content/uploads/2021/02/CIMG3265-コピー-1200x1094.jpg)
![](https://www.takashima.co.jp/wp-content/uploads/2023/12/2-1995高島P_001-x500-1200x900.jpg)
先端φ0.01≧
